MADRIX NEBULA
USB- en Artnet-interface voor het aansturen van pixels van LED-strips, LED-strepen en LED-tape
Kenmerken
USB- en Artnet-interface voor het aansturen van pixels van LED-strips, LED-strepen en LED-tape

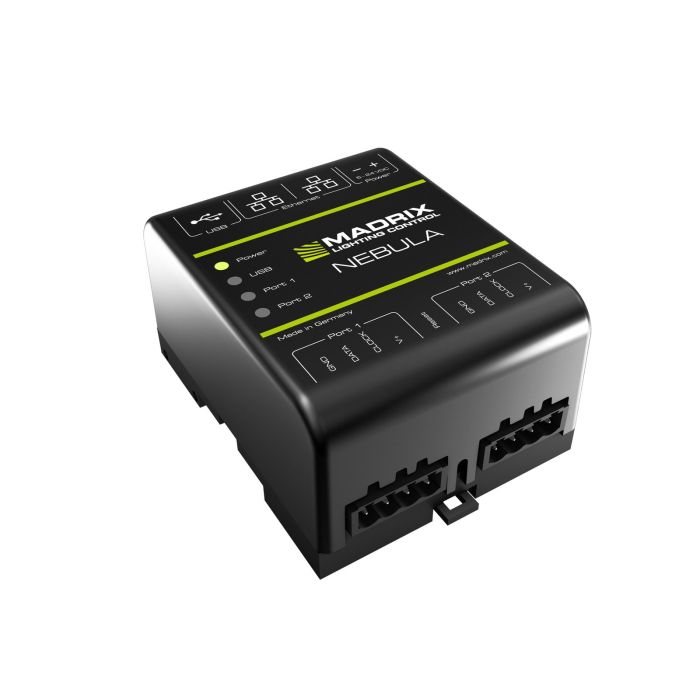

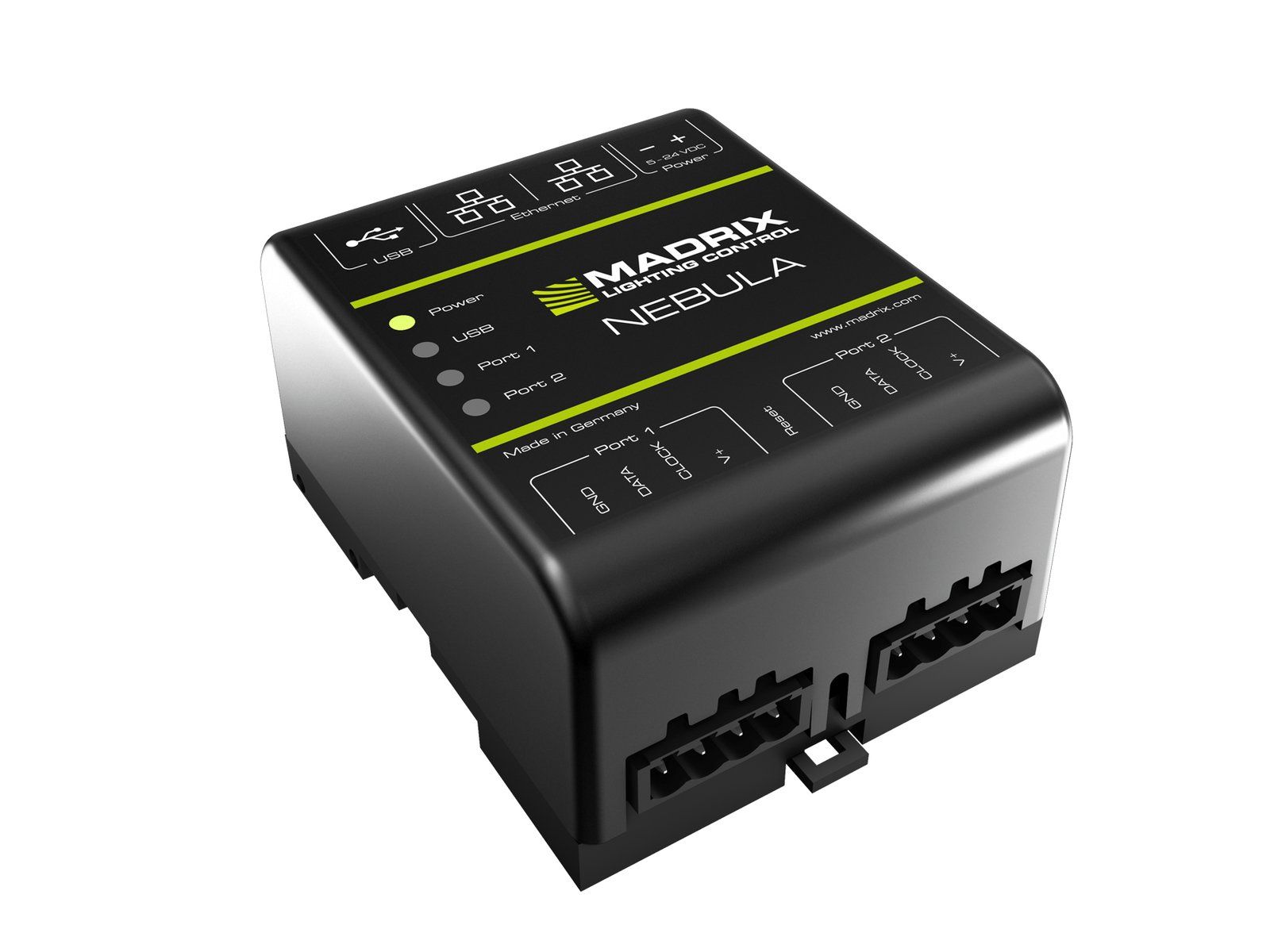

MADRIX NEBULA is een hardware-interface voor het besturen van uw digitale LED-strips, LED-strepen en LED-tape
Het is een geavanceerde SPI-converter en LED-stuurprogramma voor pixeltapes
Ondersteunt een breed scala aan LED's: APA101 / APA102 / APA104 / APA106 / GW6201 / GW6205 / LPD1882S / LPD6803 / LPD8806 / MBI6120 / P9883 / SJ1221 / SK6812 / SK6822 / SM16703 / SM16716 / TLS3001 / TLS3008 / TM1804 / TM1809 / TM1812 / TM1814 / TM1829 / UCS1903 / UCS512B3, UCS8904, UCS9812S, WS2801 / WS2803 / WS2811 / WS2811S / WS2812 / WS2812B / WS2813 / WS2815 / WS2818 / WS2822S / WS2822S adressering (vanaf juli 2018)
Aanvullende LED-typen worden ondersteund bij toekomstige firmware-updates
Stuurt maximaal 1360 RGB-pixels (8 DMX-universes / 4096 DMX-kanalen / 4096 eenkleurenpixels / 1024 RGBW pixels) verdeeld over twee poorten
Ondersteunt een signaalfrequentie van maximaal 24 MHz
Het uitgangsprotocol kan afzonderlijk worden ingesteld voor elk van de 2 poorten
Rechtstreeks aangesloten op de LED's via 4-pins schroefklemmen
Biedt flexibele voedingsopties: via USB (5 V) of via een schroefklem (5 V tot 24 V / 12 A) en doorvoer naar LED's met maximaal 6 A maximale belasting per poort met verschillende opties voor het aansluiten van LED's, kracht en MADRIX NEBULA
Ontvangt gegevens via een Ethernet-netwerk (Art-Net en / of Streaming ACN)
Kan ook worden gebruikt als MADRIX USB-interface
Werkt prima met de MADRIX-software (afzonderlijk verkrijgbaar) met snelle en eenvoudige installatie
Sync-modus: MADRIX Met software en hardware kunt u Art-Net-gegevens synchroniseren voor alle uitvoerpoorten en zelfs over meerdere apparaten om een optimaal beeld op de LED's te krijgen zonder visuele onderbrekingen
Voldoet aan de officiële specificaties van Art-Net en Streaming ACN en kan worden gebruikt als reguliere netwerkeenheid met andere consoles, controllers of softwareoplossingen van derden
Automatische HTP-samenvoeging voor twee Art-Net-bronnen
2 Ethernet-poorten met daisy chain-ondersteuning voor de gegevensverbinding zonder een afzonderlijke netwerkswitch of router te gebruiken
Handige instellingen voor kanalen per universe, startkanaal, kanaalvolgorde en uitvoer in geval van verbindingsverlies, en meer

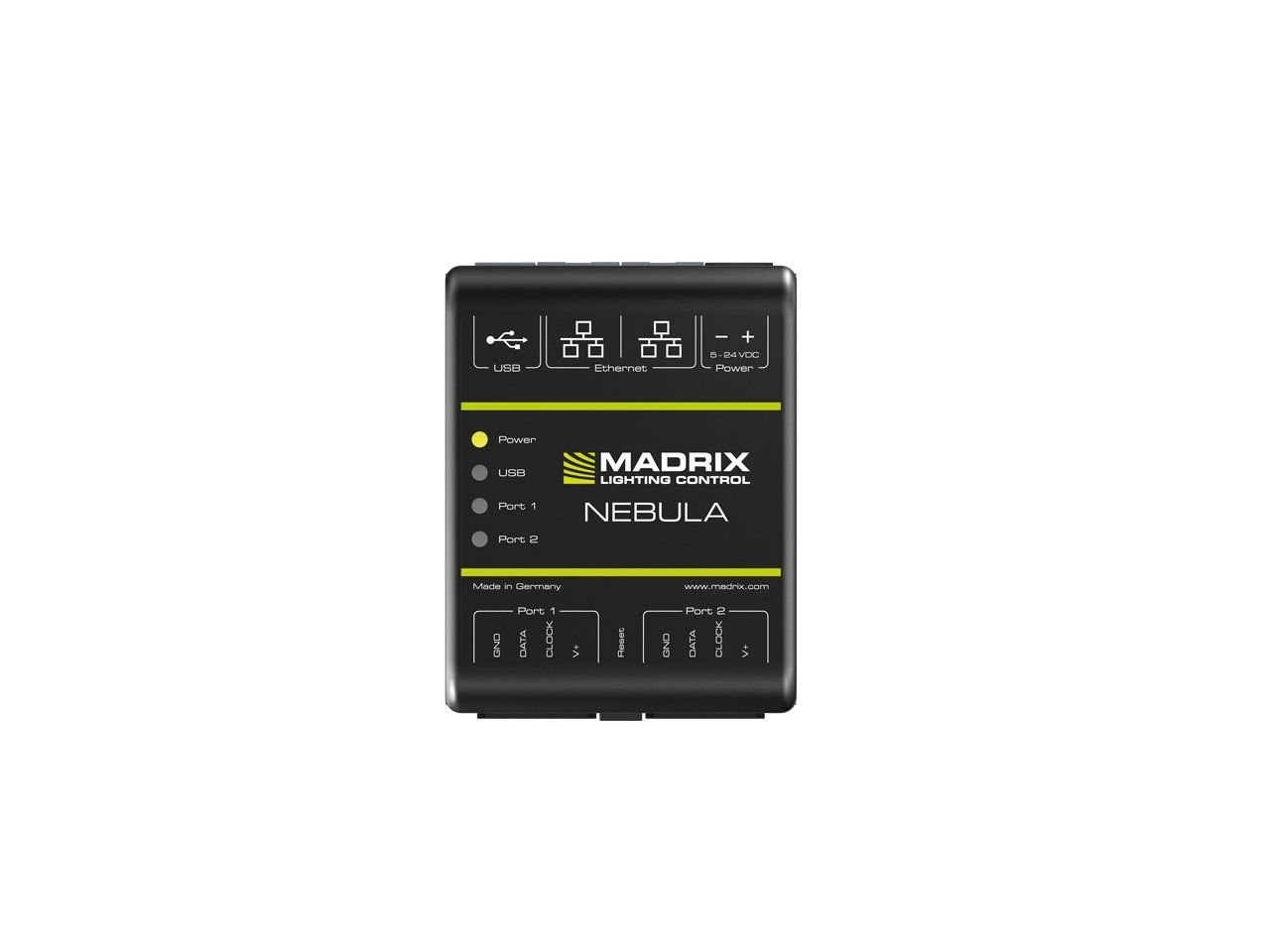

9 status-LED's, die kunnen worden uitgeschakeld
Ingebouwde webpagina voor eenvoudige configuratie op het apparaat

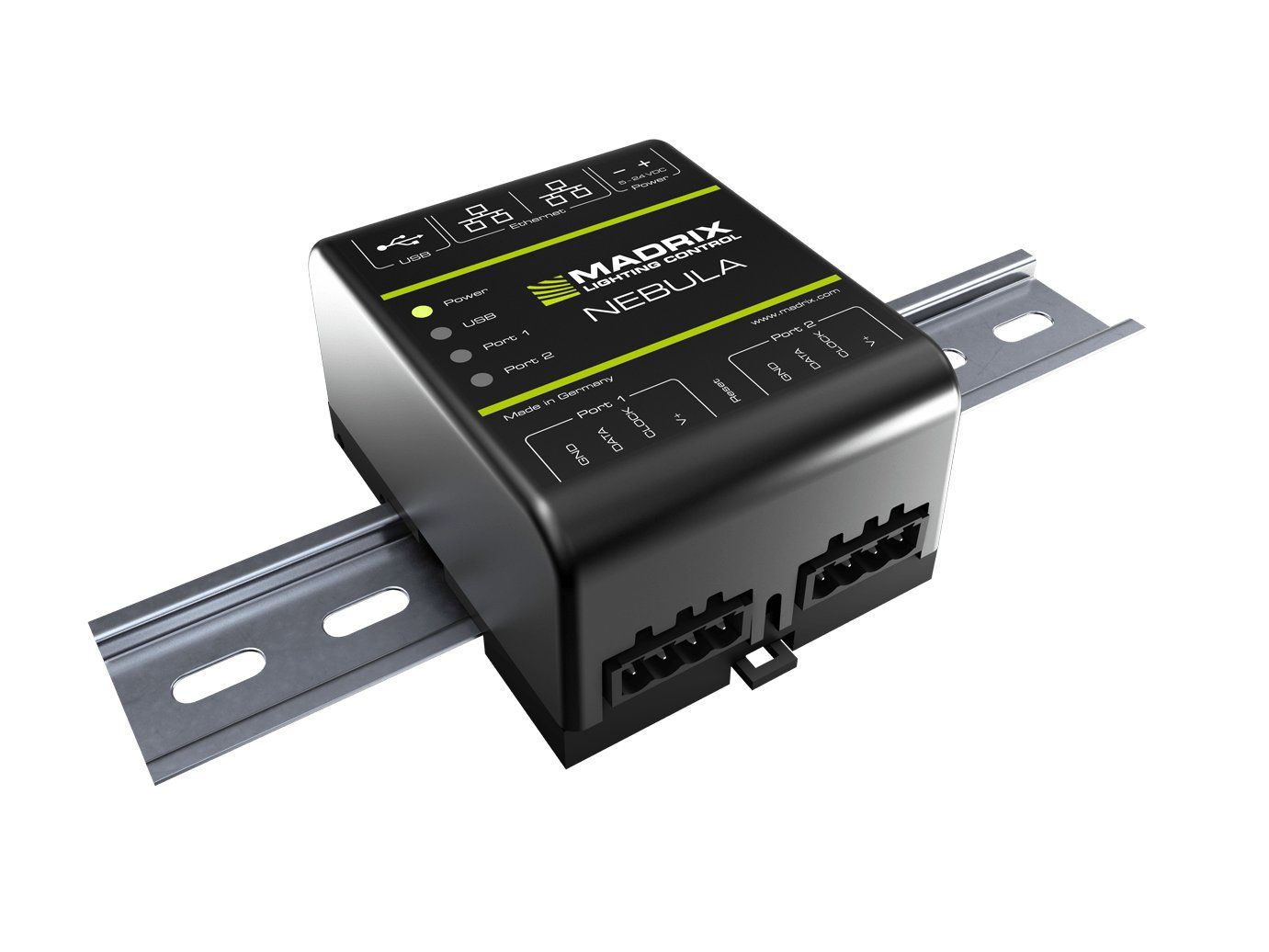

Kan op 35 mm DIN-rails of wanden worden gemonteerd met behulp van de meegeleverde muurbevestigingsbeugels
Niet-geleidende behuizing met IP20- en UL94 V-O-ontvlambaarheidsclassificatie
Ontwerp zonder ventilator, geruisloos en energiezuinig
Klaar binnen enkele seconden na het opstarten
Aanbevolen voor elk klein of groot project
Meerdere apparaten kunnen zonder problemen samen worden gebruikt
De firmware kan worden geüpgraded voor toekomstige functies
Snelstartgids / technische handleiding beschikbaar in Engels en Duits
Gebruikershandleidingen ook beschikbaar op help.madrix.com
Gemaakt in Duitsland
Meer informatie beschikbaar op www.madrix.com
Gemaakt in Duitsland
Stroomaansluiting: Netspanningsingang (M) USB, type B Netsnoer voor USB A Netaansluiting (meegeleverd)
Controller bruikbaar voor: Matrix
Technische specificaties
Stroomvoorziening: DC 5 V - 24 V, A) via 2-pins schroefklem (max. 12 A), B) via 5 V USB, C) via poort 1 of 2 afkomstig van LED's; 6 A max. belasting per poort bij doorvoer naar LED's
Stroomverbruik: <1,5 W tijdens normaal bedrijf (maximaal 300 mA)
Gegevensuitvoer: 8x 512 kanalen SPI TTL (maximale uitvoer per poort: 680 RGB LED's / 512 RGBW LED's / 2048 1-kanaals LED's)

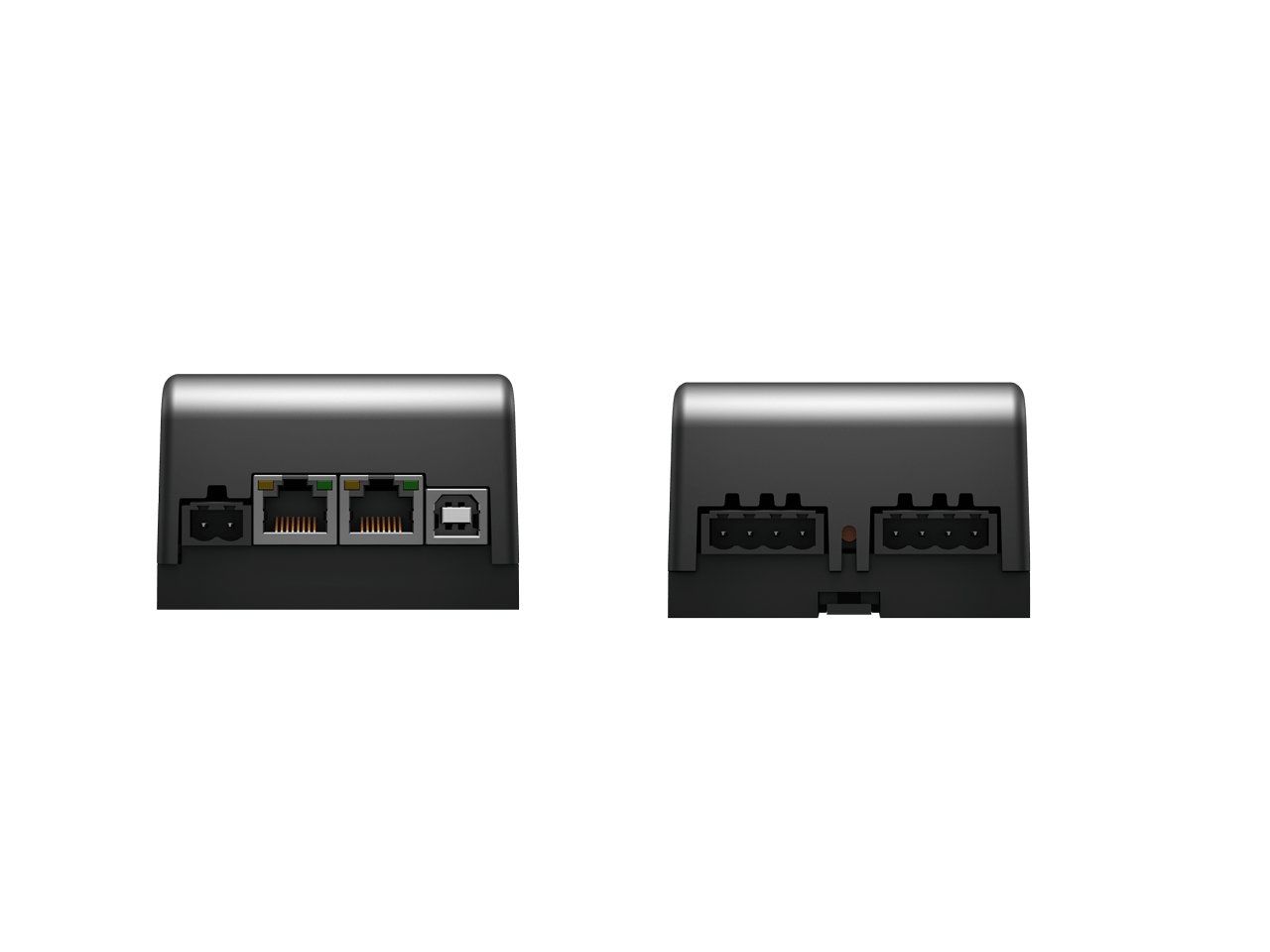

Poorten: 2x poorten (via 2x 4-pins schroefklemmen)
Ondersteunde leds: APA101, APA102, APA104, APA106, GW6201, GW6205, LPD1882S, LPD6803, LPD8806, MBI6120, P9883, SJ1221, SK6812, SK6822, SM16703, SM16716, TLS3001, TLS3008, TM1804, TM1809, TM1812, TM1814, TM1829, UCS1903 , UCS512B3, UCS8904, UCS9812S, WS2801, WS2803, WS2811, WS2811S, WS2812, WS2812B, WS2813, WS2815, WS2818, WS2822S, WS2822S adressering (vanaf juli 2018 - zie www.madrix.com voor de meest recente informatie)
Ethernet: 2x RJ45, Auto MDI-X, 10/100 MBit / s (compatibel met 1 GBit / s)
USB: USB 2.0, type B-poort
Behuizing: niet-geleidend, IP20, UL94 V-0-classificatie voor brandbaarheid, ontworpen voor 35 mm-montagerails of wandmontage
Afmetingen: 92 mm x 70 mm x 45 mm (lengte x breedte x hoogte)
Temperatuurbereik: - 10 ° C tot 70 ° C (in bedrijf) | - 20 ° C tot 85 ° C (opslag)
Relatieve luchtvochtigheid: 5% tot 80%, niet-condenserend (bediening / opslag)
Gewicht: 0,130 kg
Hoogte: 4,5 cm
Diepte: 9,2 cm
Breedte: 7 cm
Stroomaansluiting: Netspanningsingang (M) USB, type B Netsnoer voor USB A netaansluiting
