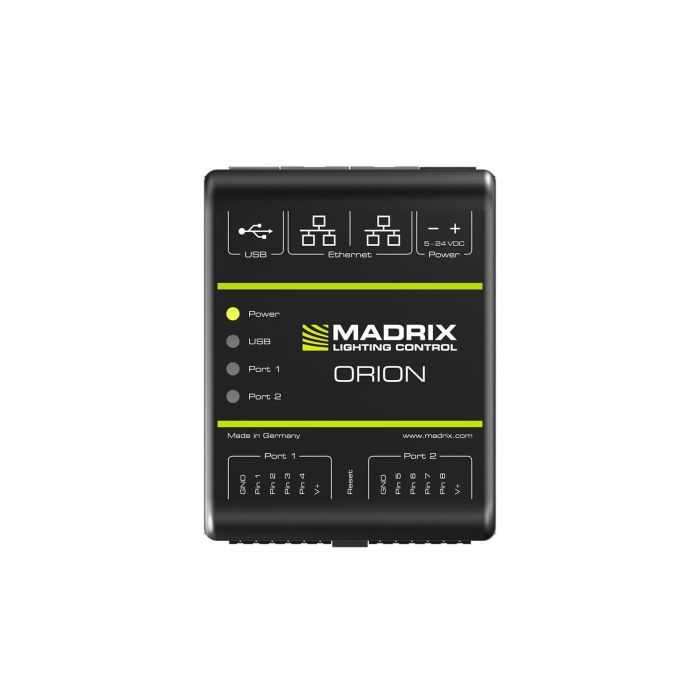

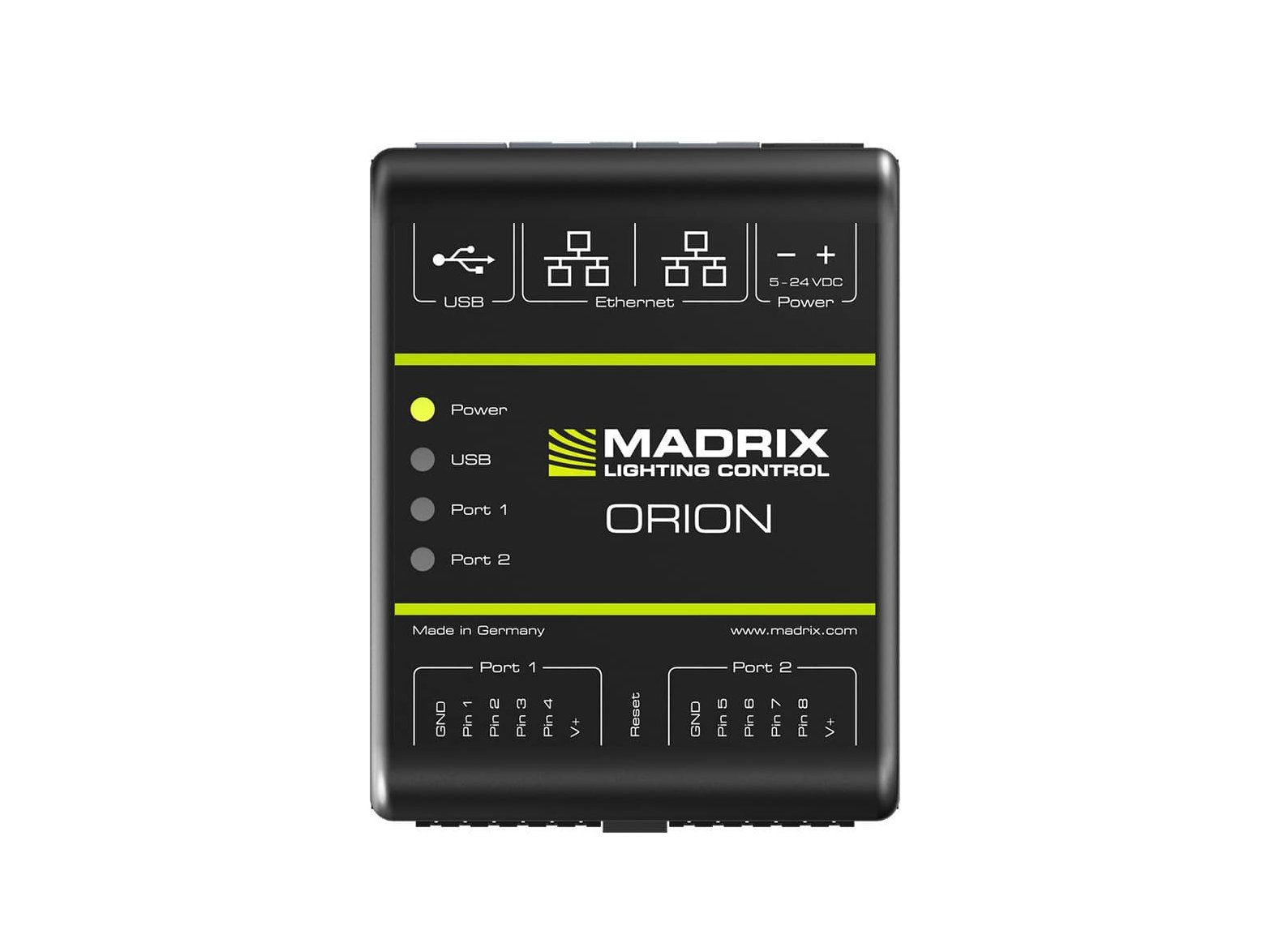

MADRIX ORION

Powerful A/D converter

Kenmerken

Krachtige A / D-omzetter

    Converteert analoge ingangssignalen (0-12 V) naar digitale DMX-uitgangssignalen (8-bit of 16-bit)
    Ondersteunt een breed scala aan sensoren, potentiometers, triggers en schakelaars
    Creatieve en interactieve projecten kunnen eenvoudig in de praktijk worden gebracht dankzij sensoren voor licht, temperatuur, bewegingen enz.
    Werkt als een verbindingshulpmiddel tussen dergelijke apparatuur en een ontvanger die gewoonlijk de binnenkomende signalen verwerkt
    Kan worden aangesloten op gebouwautomatiseringssystemen
    Verzendt gegevens via een Ethernet-netwerk (Art-Net / ACN)
    Kan ook worden gebruikt als MADRIX USB-interface met MADRIX-5-software
    2 hoofd 6-pins connectors met elk 4 individuele pinnen, evenals GND en V + voor directe aansluiting van apparatuur, in totaal 8 ingangen

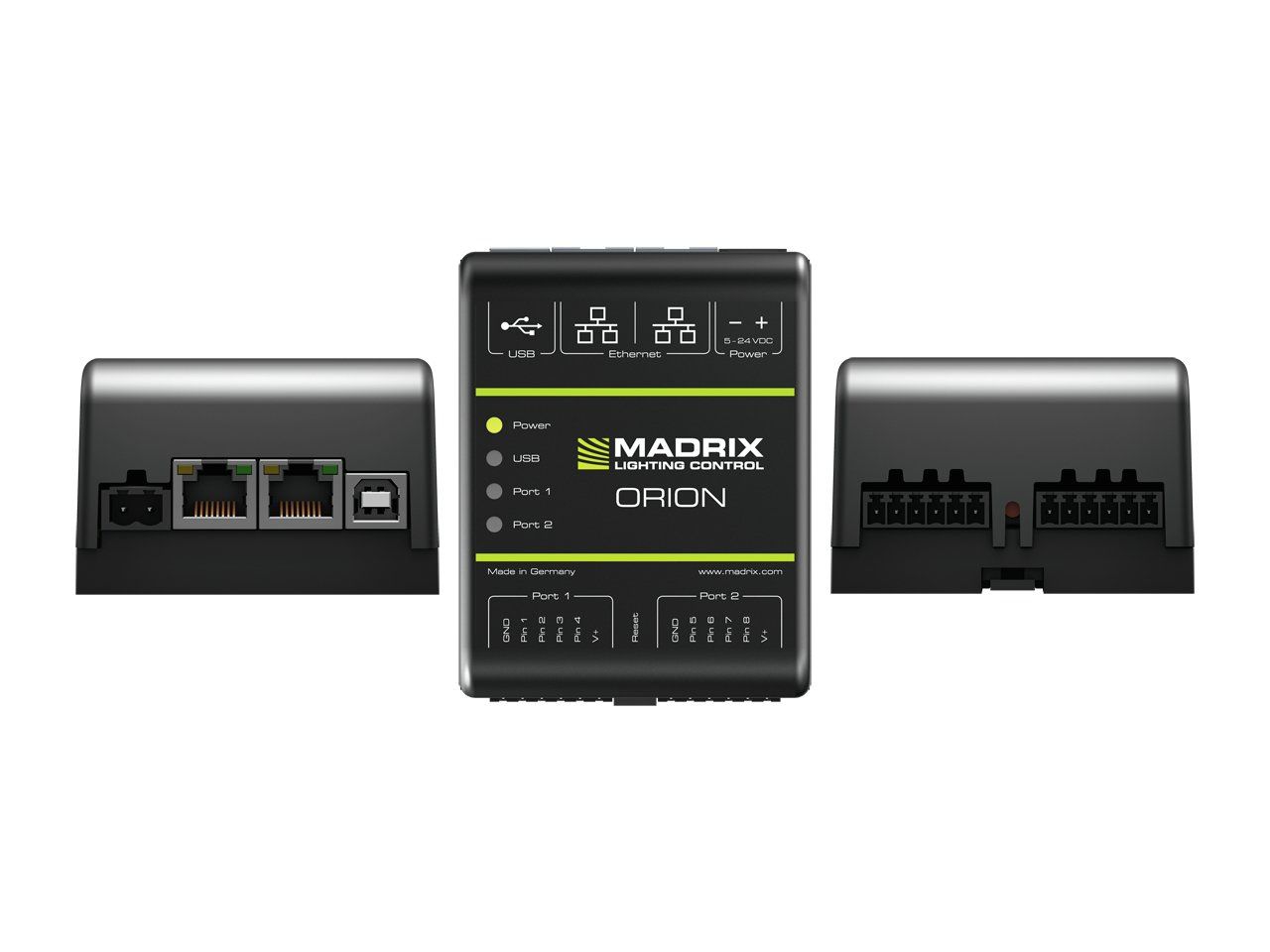

    Met 2 Ethernet-poorten kunnen afzonderlijke netwerkverbindingen worden gemaakt en kunnen meerdere apparaten lineair worden doorgelust zonder een extra netwerkswitch
    Verschillende opties voor aansluiting en voeding voor het apparaat zelf en aangesloten apparatuur
    Veelzijdige uitvoer via instelbare ingangen: elke invoer afzonderlijk kan worden gedefinieerd als analoge of digitale invoer, teller of andere nuttige types
    Werkt prima met de MADRIX-software met snelle en eenvoudige installatie (afzonderlijk verkrijgbaar)
    Voldoet aan de officiële Art-Net en Streaming ACN-specificaties en kan worden gebruikt als normale Art-Net-eenheid met andere consoles, controllers of softwareoplossingen
    8 status-LED's die kunnen worden uitgeschakeld
    Ingebouwde webtool voor configuratie op het apparaat

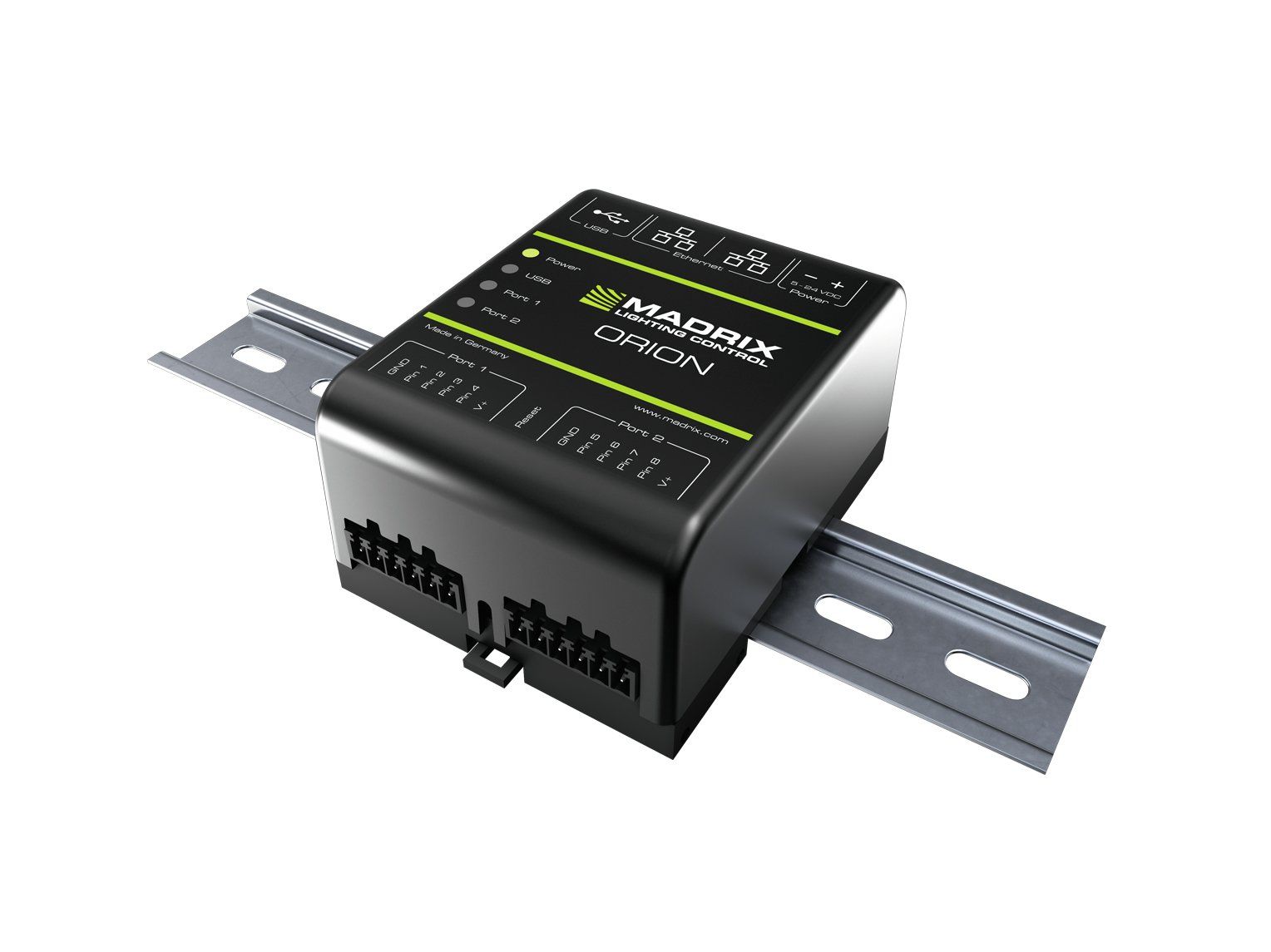

    Kan op 35-mm DIN-rails of wanden worden gemonteerd met behulp van de meegeleverde muurbeugels
    Niet-geleidende behuizing met IP20- en UL94 V-O-ontvlambaarheidsclassificatie
    Ontwerp zonder ventilator, energiezuinig
    Klaar binnen enkele seconden na het opstarten
    Aanbevolen voor elke kleine of grote installatie
    Meerdere apparaten kunnen zonder problemen samen worden gebruikt
    De firmware kan worden geüpgraded voor toekomstige functies
    Softwarehandleiding beschikbaar in Engels en Duits
    Gemaakt in Duitsland
    Gebruikershandleidingen ook beschikbaar op help.madrix.com
    Gemaakt in Duitsland
    Stroomaansluiting: Netspanningsingang (M) USB, type B Netsnoer voor USB A Netaansluiting (meegeleverd)
    Controller bruikbaar voor: Matrix

Technische specificaties
Voeding: DC 5 V - 24 V, meer dan A) 2-pins inplugbare schroefklem met 500 mA max. belasting per poort bij doorvoer naar de poorten (externe voeding inbegrepen), B) 5 V USB, C) Poort 1 of poort 2
Voeding: Zoals geleverd / extern, AC-ingang: 110 V - 240 V, 50/60 Hz, 0,6 A; DC-uitgang: (3 V) / (4.5) / 5 V / 6 V / 7.5 V / 9 V / 12 V, 2.0 A max.
Stroomverbruik: <1,5 W tijdens normaal bedrijf (maximaal 300 mA)
Ingangssignalen: 0 V - 12 V, analoog
Poorten: 2x poorten (via 2x 6-pins inplugbare schroefklemmen)
Ingangspennen: 2x 4 aparte pinnen (8x in totaal)
Ethernet: 2x RJ45, Auto MDI-X, 10/100 MBit / s (compatibel met 1 GBit / s)
USB-poort: USB 2.0, type B-stekker
Behuizing: niet-geleidend, IP20, UL94 V-0 brandbaarheidsclassificatie, ontworpen voor 35 mm DIN-rails of wandmontage
Afmetingen: 92 mm x 70 mm x 45 mm (lengte x breedte x hoogte)
Gewicht: 105 g | 120 g incl. schroefklemmen en muursteunen
Temperatuurbereik: -10 ° C tot 70 ° C (in bedrijf) | -20 ° C tot 85 ° C (opslag)
Relatieve luchtvochtigheid: 5% tot 80%, niet-condenserend (bediening / opslag)
Gewicht: 0,41 kg
Stroomaansluiting: Netspanningsingang (M) USB, type B Netsnoer voor USB A netaansluiting
Breedte: 7 cm
Diepte: 9,2 cm
Hoogte: 4,5 cm
